Target-Kalibrierung in DTRACK: Praxis-Tipps für präzises markerbasiertes Tracking
Phantom-Marker, Achsausrichtung, SMARTTRACK-Workflows und Referenz-Targets — erprobte Tipps für präzise DTRACK-Kalibrierung in VR, Messtechnik und Tool-Tracking.
Warum die Target-Kalibrierung den Unterschied macht
In markerbasiertem optischem Motion Tracking liefert DTRACK präzise 6DOF-Daten — aber nur, wenn Targets und Referenzobjekte sauber kalibriert sind. Fehler in der Marker-Anordnung, Sichtbarkeit oder Ausrichtung wirken sich direkt auf Stabilität und Genauigkeit aus.
Die folgenden Tipps stammen aus der Praxis: VR-CAVEs und Powerwalls, Automotive-Engineering, Robotik und Messtechnik. Sie helfen, typische Stolpersteine zu vermeiden und Kalibrierungen reproduzierbar zu machen.
Phantom-Marker: Ursprung setzen, wo kein Marker bleiben darf
Manchmal muss der Ursprung einer Kalibrierung genau an einer Stelle liegen, an der während des Betriebs kein Marker montiert werden kann — aber während der Body-Kalibrierung kurz erreichbar ist. Beispiel: der Schweißpunkt einer Schweißzange.
Vorgehen:
- Marker nur für die Konfiguration anbringen und danach entfernen.
- Für eine „saubere“ Body-Kalibrierung den Marker zunächst nutzen, um den Ursprung zu setzen (Set Origin).
- Anschließend den Marker in der Body-Anpassung entfernen.
Liegt der gewünschte Punkt innerhalb eines Objekts, platzieren Sie den Phantom-Marker in einem exakten Abstand davor — z. B. 20 mm vor der Zielposition — und verschieben Sie ihn in der Software entsprechend.

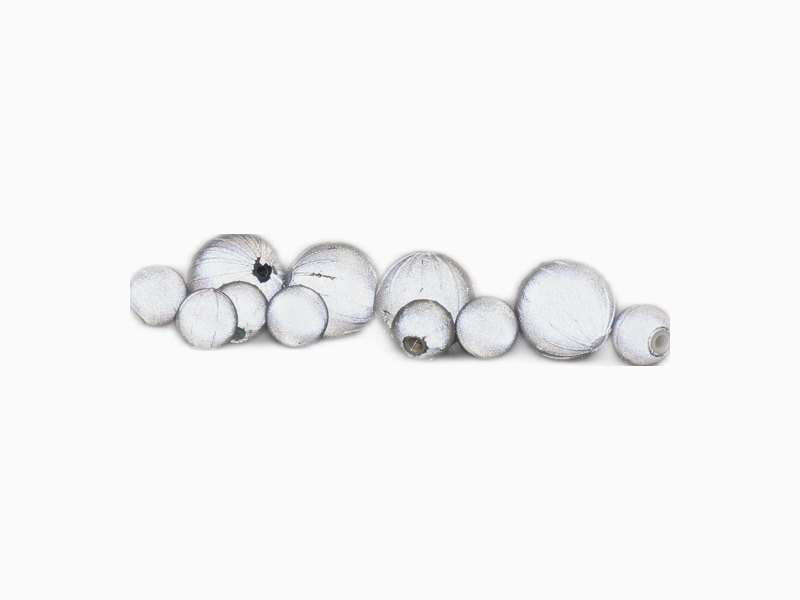

Passive Marker leuchten im IR-Bild so hell, weil ihre Oberfläche retroreflektiert — das Licht kehrt nahezu parallel zum Einfallsstrahl zur Kamera zurück. Die Physik dahinter (Glasperlen, 3M-Material, Kugelform): Retroreflexion — wie Glasperlen unser Tracking möglich machen.
Achsen an Markern ausrichten: Target für die Alignment-Hilfe

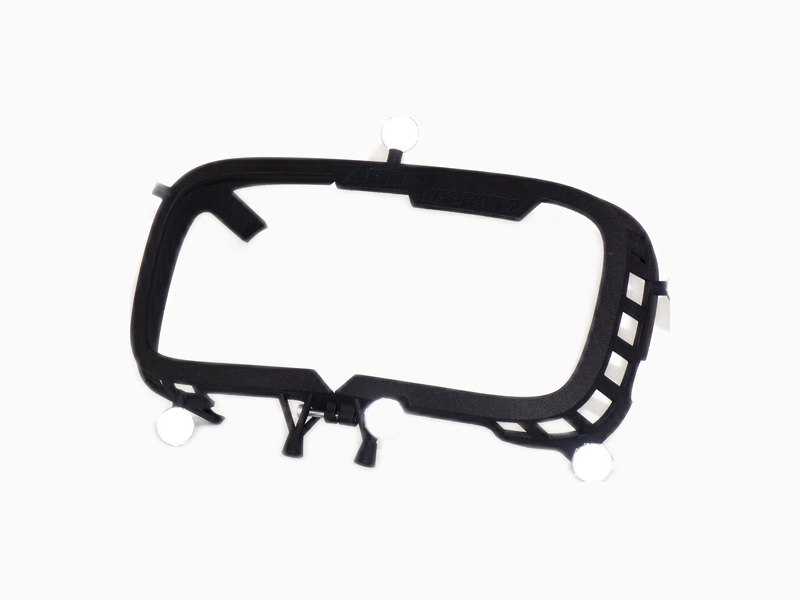

Hat ein Target eine klare räumliche Orientierung, sollten Marker so angebracht werden, dass diese Richtungen im Layout erkennbar sind.
Beispiel Sitzkiste (Seat Buck): Vorwärts- und Seitenrichtung sind oft als Aluminiumprofile erkennbar. Setzen Sie ein Marker-Paar in die Nut eines horizontal verlaufenden Längsprofils und ein weiteres in ein seitliches Querprofil. Beide Profile horizontal — dann lassen sich die Marker-Paare nutzen, um das Target manuell auszurichten.
In DTRACK: Align to markers zweimal anwenden — einmal für die eine Achse, einmal für die andere — für die vollständige Ausrichtung.
Kalibrier-Hilfsrahmen: Target exakt orientieren
Sollen Targets exakt zu einer definierten Orientierung passen, kann ein Hilfsrahmen helfen: Target auf einer Platte fixieren, zusätzliche Marker für die Orientierung anbringen, kalibrieren — danach Hilfsmarker entfernen.
Kombinierbar mit dem Phantom-Marker für die exakte Ursprungslage. Vorsicht bei sehr markanten Kalibrierwinkeln als Hilfs-Target: sie sind gut erkennbar, aber nicht in jeder Geometrie geeignet.
In beliebiger Richtung kalibrieren, später ausrichten
Für die Kalibrierung müssen alle Marker eines Targets sichtbar sein. Für das Tracking reichen oft vier Marker zur Identifikation und drei zum Weitertracken.
Praktisch heißt das: Target zunächst in einer „ungünstigen“ Orientierung kalibrieren und anschließend per Align to room in der Body-Anpassung korrekt ausrichten.

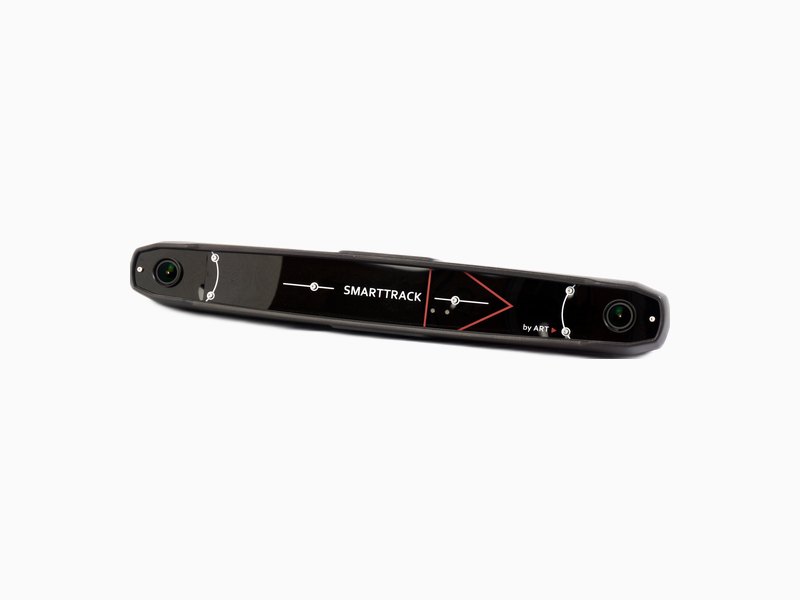

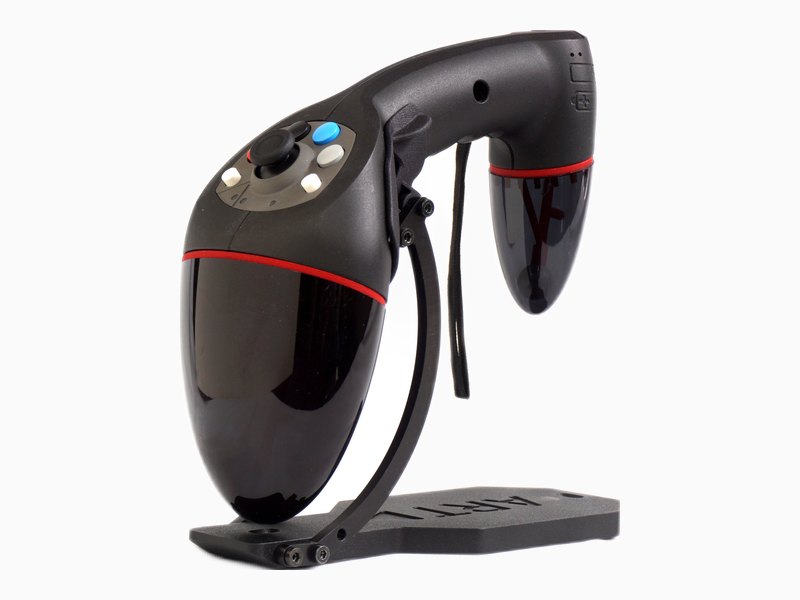

Besonders hilfreich am SMARTTRACK3 — z. B. für einen Flystick2: Seitlich zur Kamera halten, kalibrieren, danach in die Betriebsorientierung drehen.
Auf einem anderen System kalibrieren und Daten übertragen
Manche Targets lassen sich am SMARTTRACK nicht kalibrieren, weil sie mehrseitige Abdeckung brauchen. Dann kalibrieren Sie in einem Multi-Kamera-System (z. B. zwei kaskadierte SMARTTRACK3) und übernehmen die Kalibrierungsdaten in das Einsatzsystem.
Mit reduzierter Intensität am optimalen Ort kalibrieren
Die Tracking-Genauigkeit ist am besten, wenn sich die Sichtstrahlen der Kameras idealerweise im rechten Winkel schneiden und die Distanz gering ist.
Für eine hochwertige Kalibrierung:
- einen Ort wählen, an dem die Geometrie optimal getrackt wird;
- die Blitz-Intensität reduzieren, damit nicht die Rückseite des Targets stört, sondern die relevante Marker-Seite ideal erfasst wird.
Lieber kein Marker als ein schlecht sichtbarer
In manchen Fällen hilft es, Marker bewusst so zu platzieren, dass sie für bestimmte Kameras sicher verdeckt sind — statt von schlecht positionierten Kameras unsauber gesehen zu werden.
Besonders bei Referenz-Targets (oder kompletten Referenzobjekten): Marker dort anbringen, wo gut positionierte Kameras sie stabil sehen — und gar nicht dort, wo Kameras im Betrieb häufig verdeckt sind.
Praxisbeispiel: Bei einer Referenz auf einer Sitzkiste ein Karton unter dem Target platzieren, damit Bodenkameras es nicht mitsehen — Erfahrung aus einem Automotive-Projekt.
Nur kleine Bewegungen während der Kalibrierung
Die Bewegung während der Kalibrierung soll Pixel-Effekte vermeiden, nicht große Trajektorien abfahren. Haben Sie einen guten Kalibrierpunkt gefunden, reichen wenige Zentimeter Versatz und geringe Orientierungsänderungen.
